Descrição

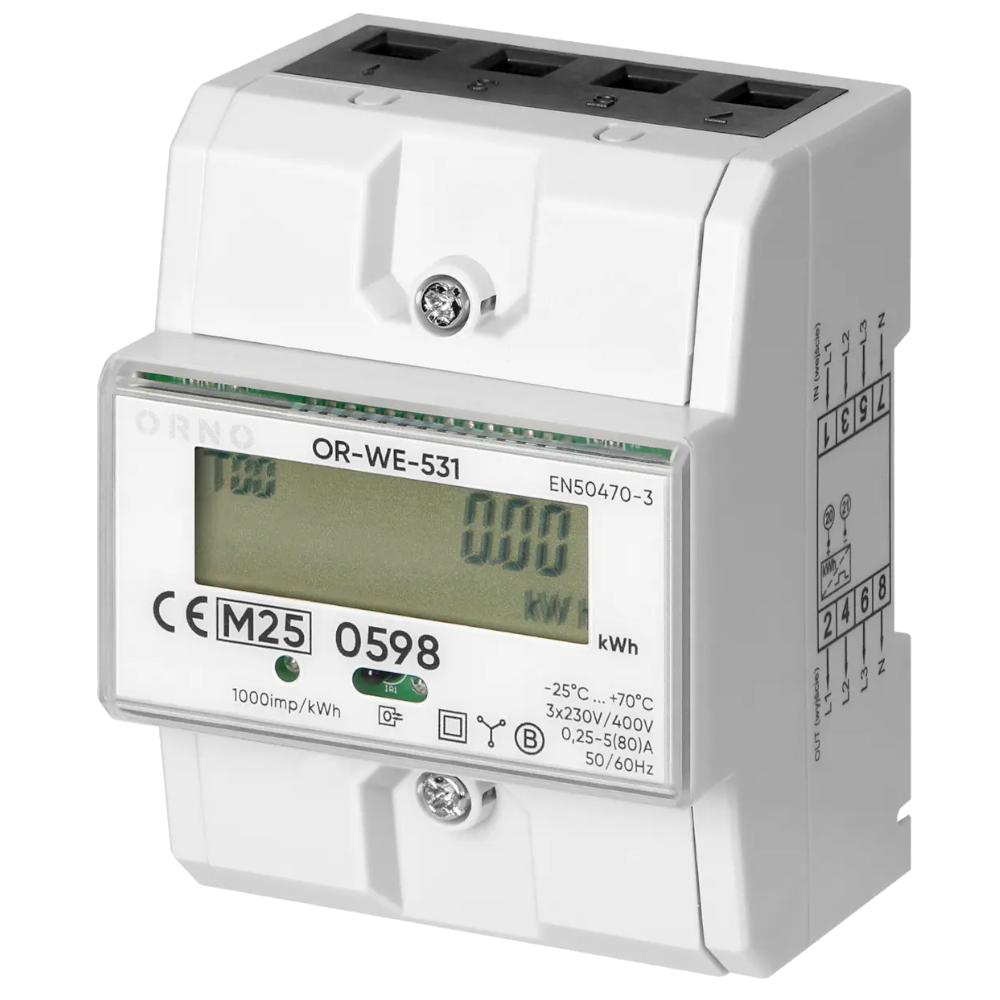

O medidor de energia trifásico ORNO OR-WE-531 foi concebido para monitorizar o consumo e o fluxo de energia elétrica em instalações trifásicas. Permite medir diretamente a energia ativa, sem necessidade de transformadores de corrente, registando tanto a energia consumida como a energia devolvida à rede.
Com corrente máxima de 80 A e certificação MID, é indicado para aplicações residenciais, comerciais e industriais que exijam medição de energia certificada. O visor LCD retroiluminado facilita a leitura dos valores medidos.

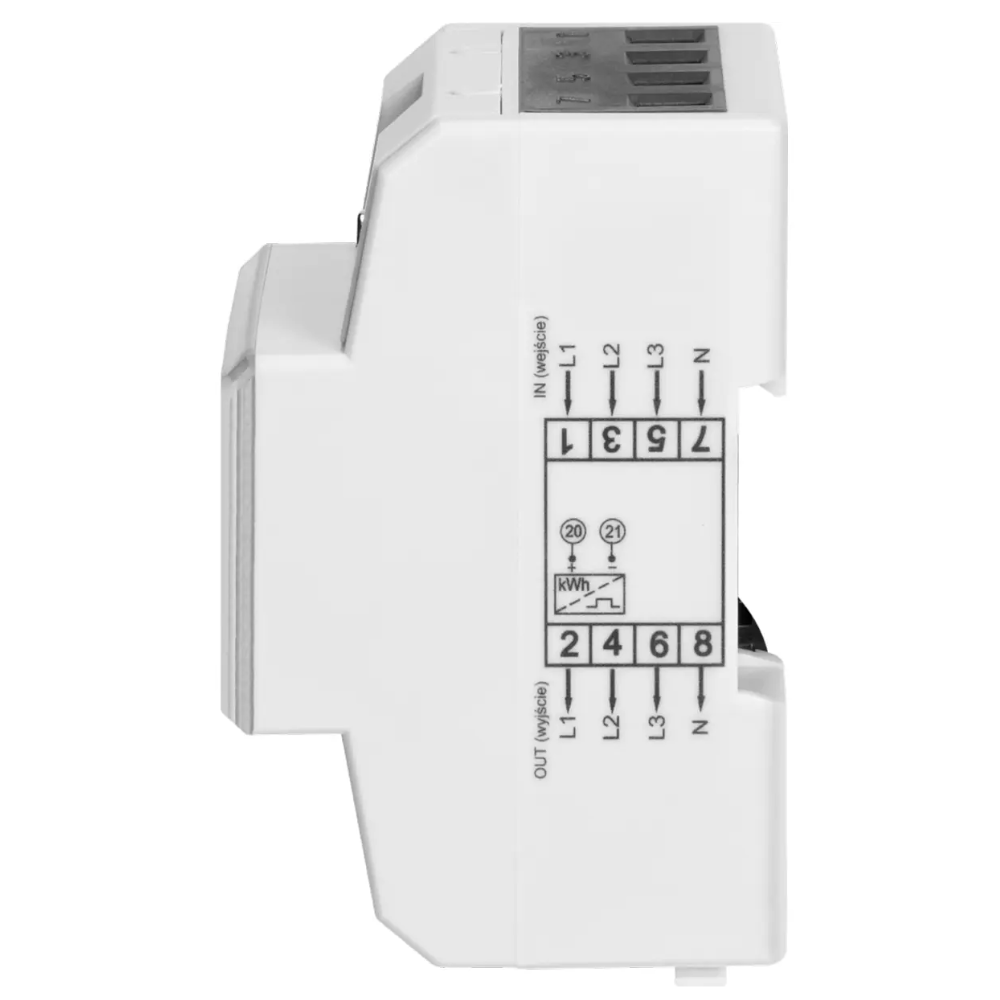

Dispõe de saída de impulsos S0 e porta ótica de comunicação por infravermelhos (IR), permitindo a leitura e configuração de parâmetros compatíveis. A instalação é realizada em calha DIN TH-35.
Características técnicas:
- Marca: ORNO
- Modelo: OR-WE-531
- Tipo: Medidor digital de energia trifásico
- Sistema: Trifásico, 4 fios
- Tensão nominal: 3 × 230 V / 400 V AC
- Frequência: 50 Hz
- Corrente nominal: 5 A
- Corrente máxima: 80 A
- Medição: Direta, sem transformadores de corrente
- Classe de precisão: Classe 1
- Medição bidirecional: Sim, consumo e energia devolvida
- Visor: LCD retroiluminado, 6+2 dígitos
- Saída de impulsos: S0
- Constante de impulsos: 1000 imp/kWh
- Comunicação: Porta ótica IR, protocolo EN 62056-21
- Certificação: MID 2014/32/EU
- Montagem: Calha DIN TH-35
- Largura: 4,3 módulos (76 mm)
- Dimensões: 76 × 100 × 65 mm
- Grau de proteção: IP51
- Secção máxima dos cabos: 35 mm²
- Temperatura de funcionamento: -25 °C a +55 °C
Aplicações:
- Monitorização do consumo elétrico em instalações trifásicas
- Medição de energia em instalações comerciais e industriais
- Instalações com produção de energia, como sistemas fotovoltaicos, onde seja necessário acompanhar o consumo e a energia devolvida à rede
- Quadros elétricos com montagem em calha DIN
Notas:
A porta ótica IR permite comunicação com equipamento compatível; a leitura ou configuração avançada pode exigir o acessório OR-WE-518 e software adequado. O contador não suporta tarifário múltiplo.
