Descrição

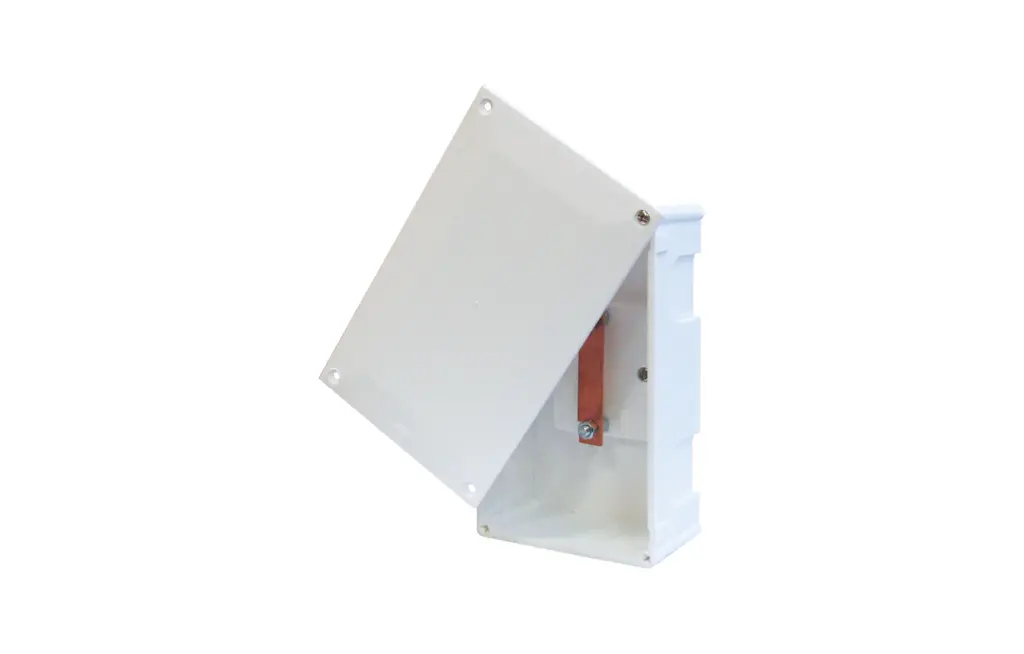

A Caixa de medição de terra TEV 56200T é uma caixa de embutir para o ligador amovível do elétrodo de terra, de 125 A, com tampa cega aparafusada e selável. O ligador permite separar o elétrodo do resto da instalação para medir a resistência de terra, como pede o RTIEBT, em moradias, prédios e instalações comerciais.
Características
- Corrente estipulada 125 A; condutores até 16 mm²
- Ligador amovível de medição com 2 terminais aparafusados
- 6 entradas para tubo até Ø32 mm ou cabo de Ø10 a 16 mm
- IP40; IK07 com a caixa totalmente embebida
- Classe II; tensão de isolamento 500 V; fio incandescente 650 ºC
- Termoplástico sem halogéneos, branco RAL 9010

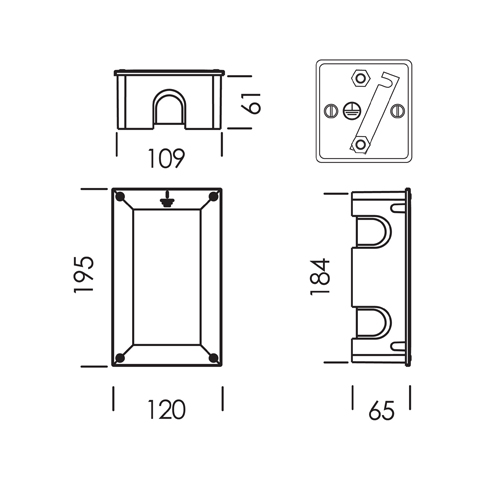

- Dimensões 195 x 120 x 65 mm (A x L x P); caixa de embutir 184 x 109 x 61 mm
- Norma EN 60670-1
Instalação
A caixa embute-se na parede, de preferência junto ao quadro de entrada ou à passagem do condutor de terra. O condutor que vem do elétrodo entra num terminal do ligador e o condutor principal de proteção sai do outro. Na medição, o ligador retira-se e o elétrodo fica isolado da instalação.
Como escolher
A 56200T tem só o ligador de medição, para uma saída. A 56200T5 junta uma régua de ligação para até 5 saídas, útil quando a terra serve vários quadros ou equipamentos.
Perguntas frequentes
Para que serve o ligador amovível?
Para desligar o elétrodo de terra da instalação e medir a sua resistência, sem desmontar condutores.
A tampa pode ser selada?
Sim. A tampa cega é aparafusada e selável.
