Descrição

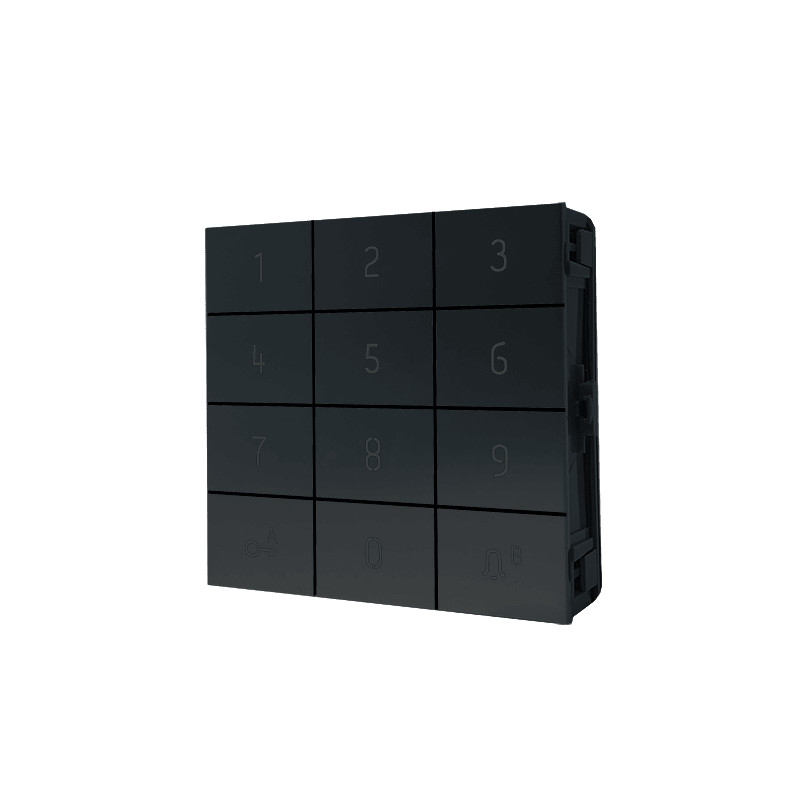

O módulo de teclado Comelit UT9279MB é o teclado numérico da unidade exterior (botoneira) Ultra. Serve para chamar diretamente o utilizador quando se conhece o seu código e para o controlo de acessos, com ativação dos relés do próprio módulo, das saídas dos módulos áudio ou áudio/vídeo e dos atuadores da instalação. Tem revestimento em liga de alumínio anodizado, em preto RAL 9005.
Como encaixa na unidade exterior Ultra
Ocupa 1 módulo Ultra (100 x 90 x 35 mm) e junta-se ao módulo áudio ou áudio/vídeo da unidade exterior. A retroiluminação branca das 12 teclas desliga-se durante o dia através do sensor crepuscular desse módulo. Pode ser alimentado pelo bus do videoporteiro ou por uma alimentação externa (12 a 33 V DC ou 12 V AC).
Códigos de acesso
- Até 4000 códigos de abertura
- Códigos permanentes (sempre válidos), por consumo (válidos para um certo número de utilizações) ou com data de validade
- Nos códigos com validade: data de início e de fim, dupla faixa horária diária e dias de validade
- Até 4 ações diferentes por código
- Reprodução de uma mensagem áudio ao carregar em cada tecla, se for ativada
- Registo de até 1275 eventos (códigos ativados, utilizador que os usou, utilizadores chamados, etc.)
Ligações
O módulo tem 2 relés (C-NA-NF, 4 A a 12–24 V AC/DC, pico de 10 A), 2 entradas, uma delas para botão de abertura local, e saída Wiegand para ligar a sistemas de controlo de acessos (4 bits por dígito, sem paridade, com o dígito «B» no fim). Tem porta micro-USB e programa-se com o software ViP Manager. Os bornes são RK CK GND NO1 NC1 COM1 NO2 COM2 V- V+ D1 D0 IN GND. O consumo máximo é de 3,3 W; com 1 relé biestável ativo consome 75 mA e com 2 consome 100 mA.
Compatibilidade
- Simplebus2 áudio/vídeo com alimentador art. 4888C
- Simplebus2 áudio/vídeo com alimentador art. 1210/1210A
- Simplebus2 áudio com alimentador art. 1210/1210A
- Simplebus1 áudio
- ViP
Características técnicas
- Dimensões: 100 x 90 x 35 mm (1 módulo Ultra); peso: 400 g
- Materiais: policarbonato e alumínio anodizado; cor: preto RAL 9005
- 12 teclas mecânicas com luminosidade da retroiluminação regulável
- Alimentação: pelo bus ou externa, 12 a 33 V DC ou 12 V AC
- Proteção IP65 e IK08; classe ambiental IV
- Funcionamento de -25 a 55 °C, com humidade de 25 a 95 %
- Montagem embutida ou à superfície, com acessório próprio
Documentação

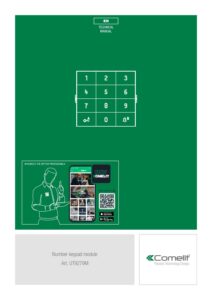

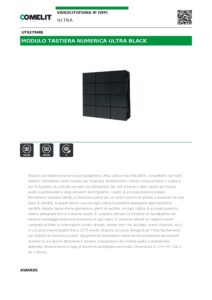

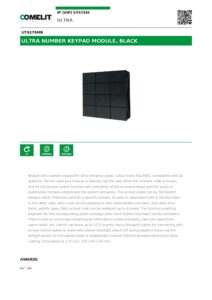

A ficha técnica oficial da Comelit, o certificado e o manual estão no separador «Ficha técnica».
Perguntas frequentes
Posso dar códigos temporários?
Sim. Os códigos podem ter data de início e de fim, dupla faixa horária diária e dias de validade, ou valer só para um certo número de utilizações.
Liga a um sistema de controlo de acessos?
Sim, através da saída Wiegand.
Instalação por eletricistas certificados
A GrupoPRO é uma empresa de instalações elétricas certificada pela DGEG (entidade instaladora EI-3255) que instala e substitui videoporteiros em moradias, prédios e empresas na zona de Lisboa. Pode pedir uma visita técnica sem compromisso.
