Descrição

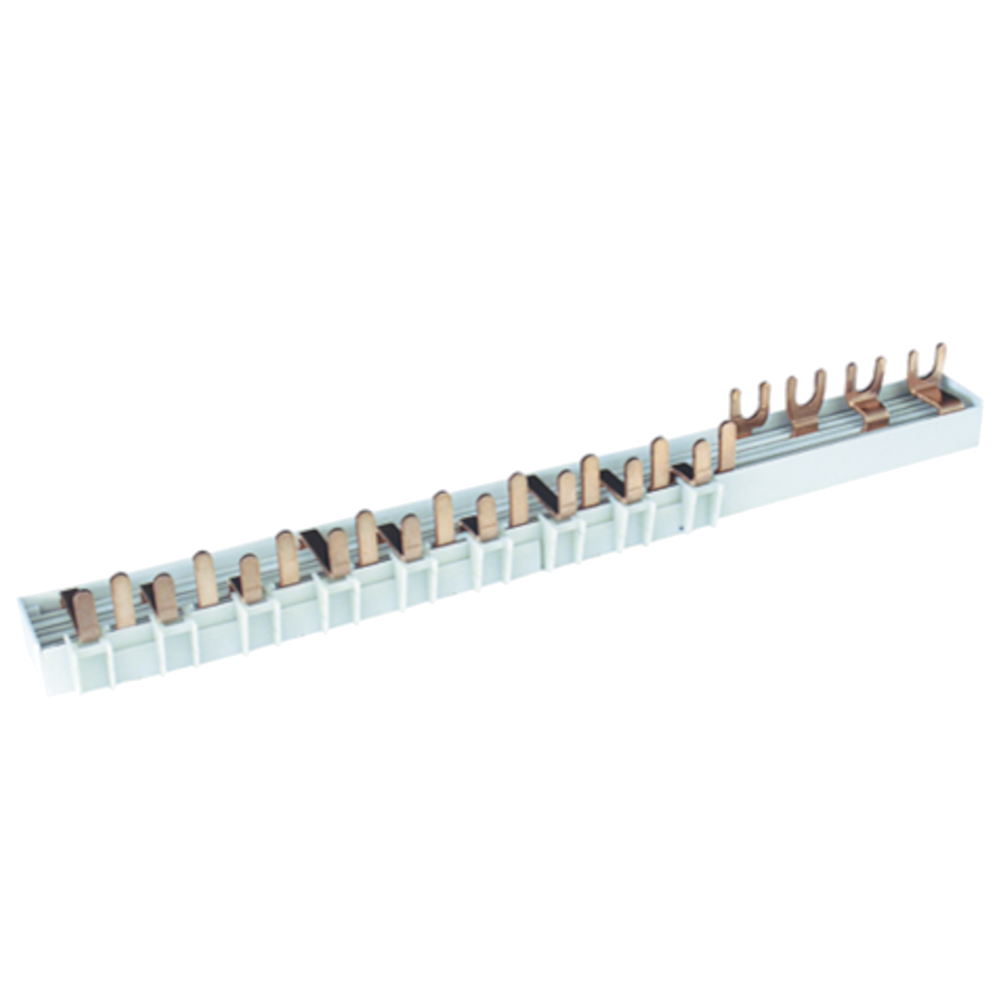

O pente forquilha/direito Efapel 55563 6PR liga o interruptor diferencial aos disjuntores que ele protege, numa fila de 13 módulos do quadro elétrico. É 3P+N, suporta até 63 A e monta-se nos bornes inferiores dos aparelhos. Faz parte da série Modus 55.
Para que serve
Num quadro, cada interruptor diferencial alimenta normalmente um grupo de disjuntores. Este pente faz essa ligação de uma vez, em vez de pontes de cabo entre o diferencial e cada disjuntor, o que poupa tempo e deixa a fila mais arrumada. É a versão para circuitos trifásicos: três fases e neutro.
Como escolher
- Confirme que o diferencial e os disjuntores cabem nos 13 módulos da fila.
- A corrente total que passa pelo pente não pode ultrapassar 63 A.
- Para circuitos monofásicos, escolha o 55563 5PR, para 1P+N.
Instalação
Monta-se com o quadro sem tensão, depois de os aparelhos estarem fixos na calha DIN. O pente encaixa nos bornes da fila e cada borne aperta-se ao binário indicado pelo fabricante do aparelho: nos disjuntores Modus 55, o ligador aceita até 25 mm² e o binário máximo de aperto é de 2,0 Nm.
Documentação
A declaração UE de conformidade da Efapel para os pentes Modus 55, segundo a norma EN 61439-1, está no separador «Ficha técnica».
