Descrição

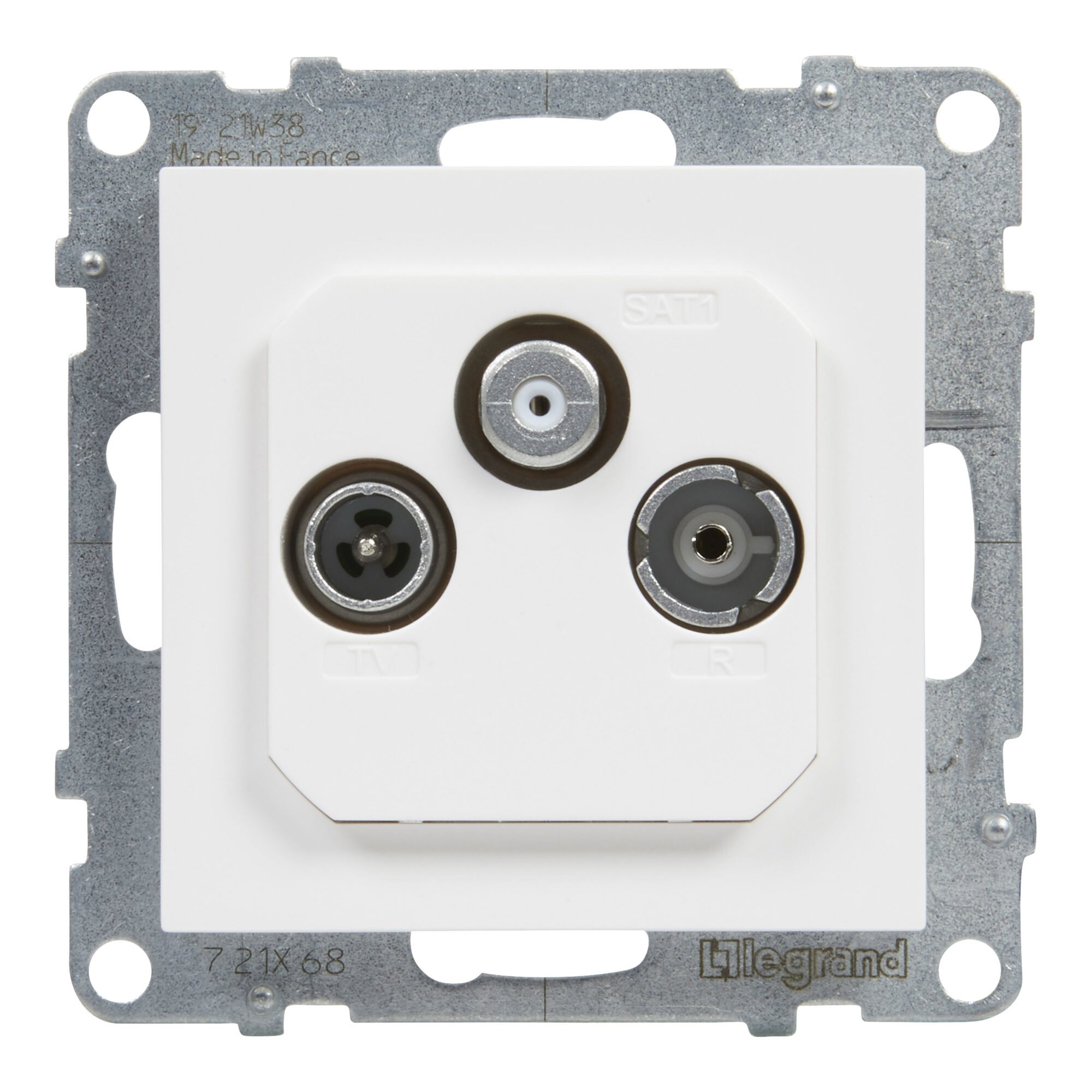

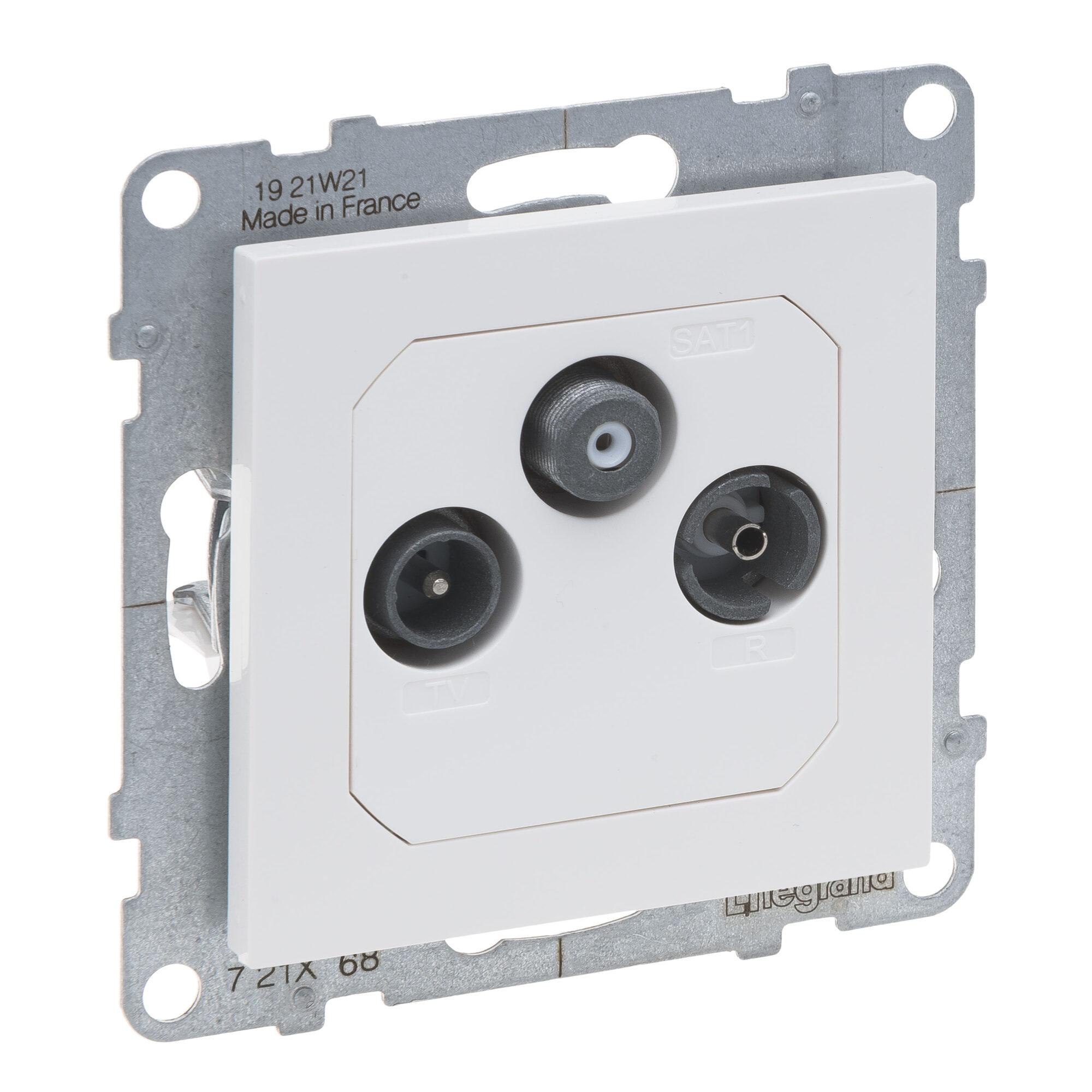

A Tomada TV-R-SAT Legrand New Suno de passagem é uma tomada de TV, rádio e satélite para instalações em cascata, com atenuação de 14 dB. Substitui tomadas de passagem em instalações antigas, em que o mesmo cabo passa de tomada em tomada.
Características
- Tomada de passagem; atenuação 14 dB
- TV 5-68 / 120-862 MHz, R 87,5-108 MHz, SAT 950-2400 MHz
- Conectores: TV macho (Ø 9,5 mm), R fêmea (Ø 9,5 mm) e SAT tipo F
- Recomendada para renovação ou substituição em instalações existentes; a Legrand sugere um amplificador de sinal
- Cabo coaxial recomendado: 17/19 VATC; a ligação verifica-se à vista
Cores e referências
Escolha a cor nas opções do produto: branco (721168), alumínio (721368) ou preto mate (721468). Cada cor tem a sua referência Legrand e o seu código EAN, que aparecem ao escolher a cor.
Quadro e instalação
O mecanismo completa-se com um quadro New Suno, vendido à parte: há quadros de 1 a 5 postos, que se montam na horizontal ou na vertical, em 8 acabamentos (branco, alumínio, preto, duna, pluma, cinzento escuro, alumínio escovado e preto quadriculado), para acertar com a cor do mecanismo ou contrastar com ela.

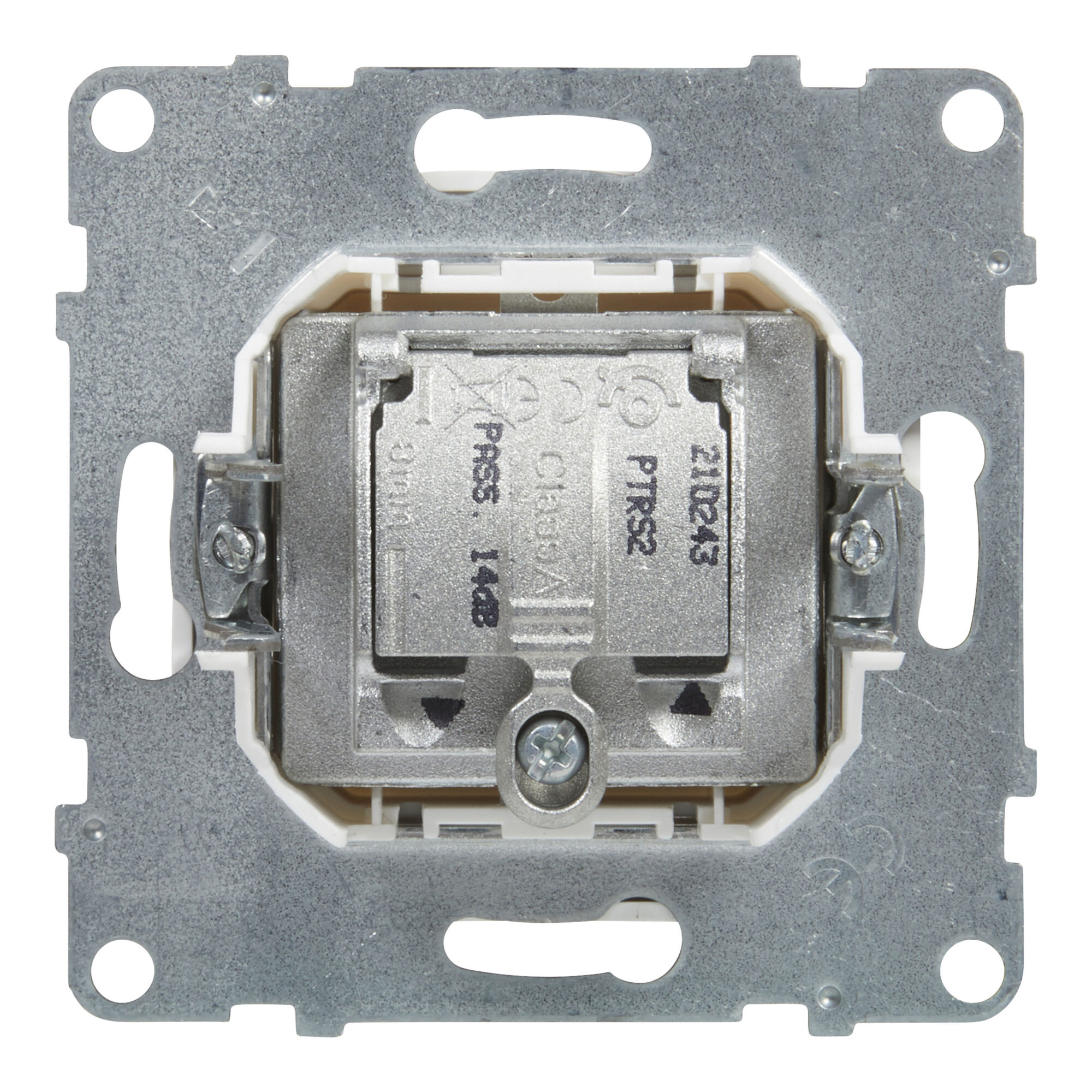

Vem com o centro e o suporte metálico, que se fixa à caixa por parafusos ou por garras (incluídos). A Legrand indica que os mecanismos New Suno servem em todas as caixas de encastrar do mercado, graças à altura e à profundidade reduzidas, e que são IP2X: protegidos contra contactos diretos durante a instalação.
Para montagem à vista, sem roços na parede, há caixas salientes New Suno simples (721194) e duplas (721195).
Os quadros que lhe servem estão no separador «Compatibilidade».
Documentação
O catálogo técnico da gama New Suno, da Legrand, está no separador «Ficha técnica»: tem as características, as cargas admitidas e as referências de todas as funções, cores e quadros.
Perguntas frequentes
Estrela, passagem ou terminal?
Em instalações novas a Legrand usa tomadas em estrela (721167). A de passagem serve as linhas em cascata e a última tomada é a terminal (721169).
Substitui uma referência da Suno antiga?
Sim. Na tabela de equivalências da Legrand, o 721168 substitui o Suno 774034.
O quadro vem incluído?
Não. O quadro New Suno compra-se à parte: de 1 a 5 postos, em 8 acabamentos, e pode montar-se na horizontal ou na vertical.
