Descrição

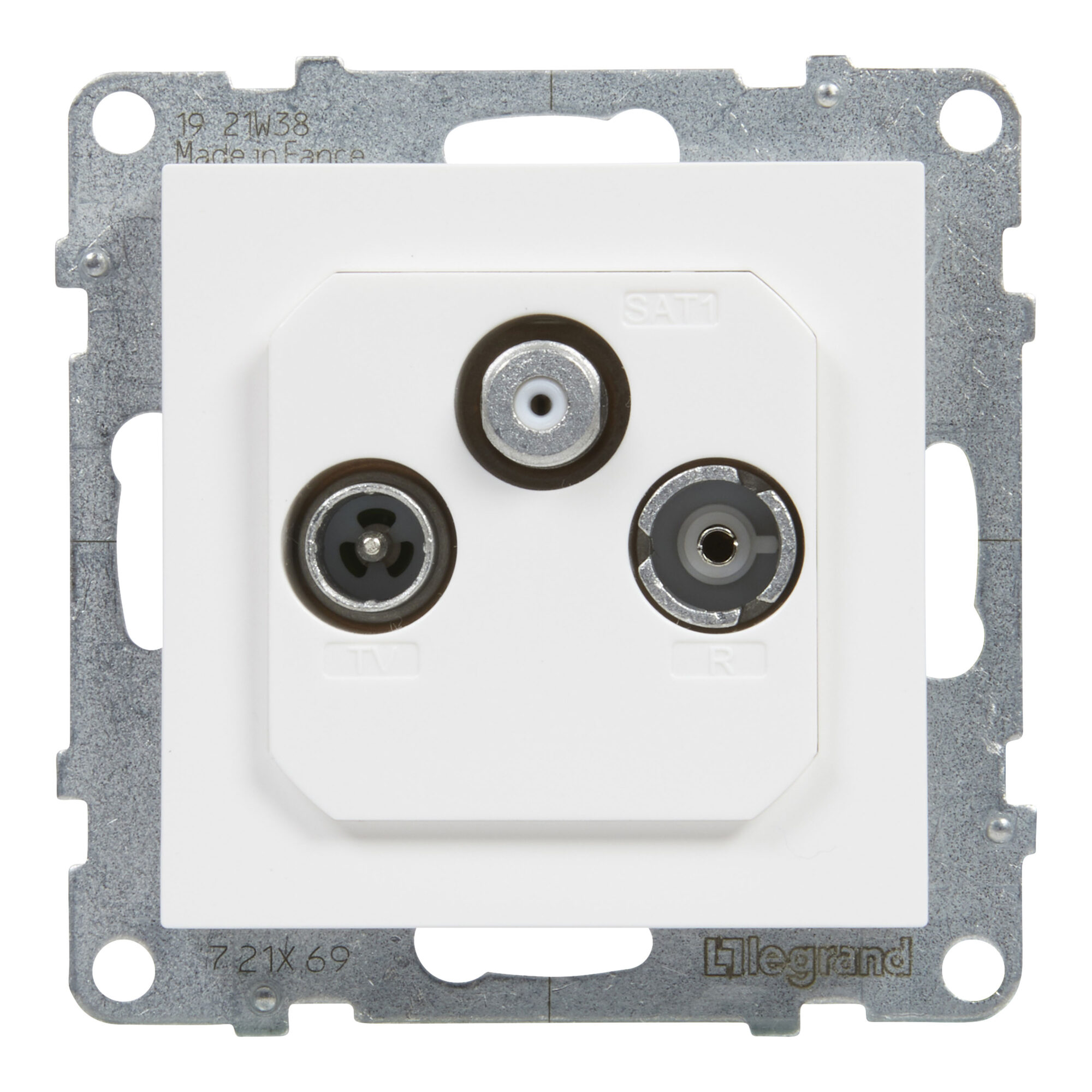

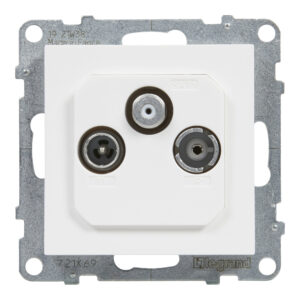

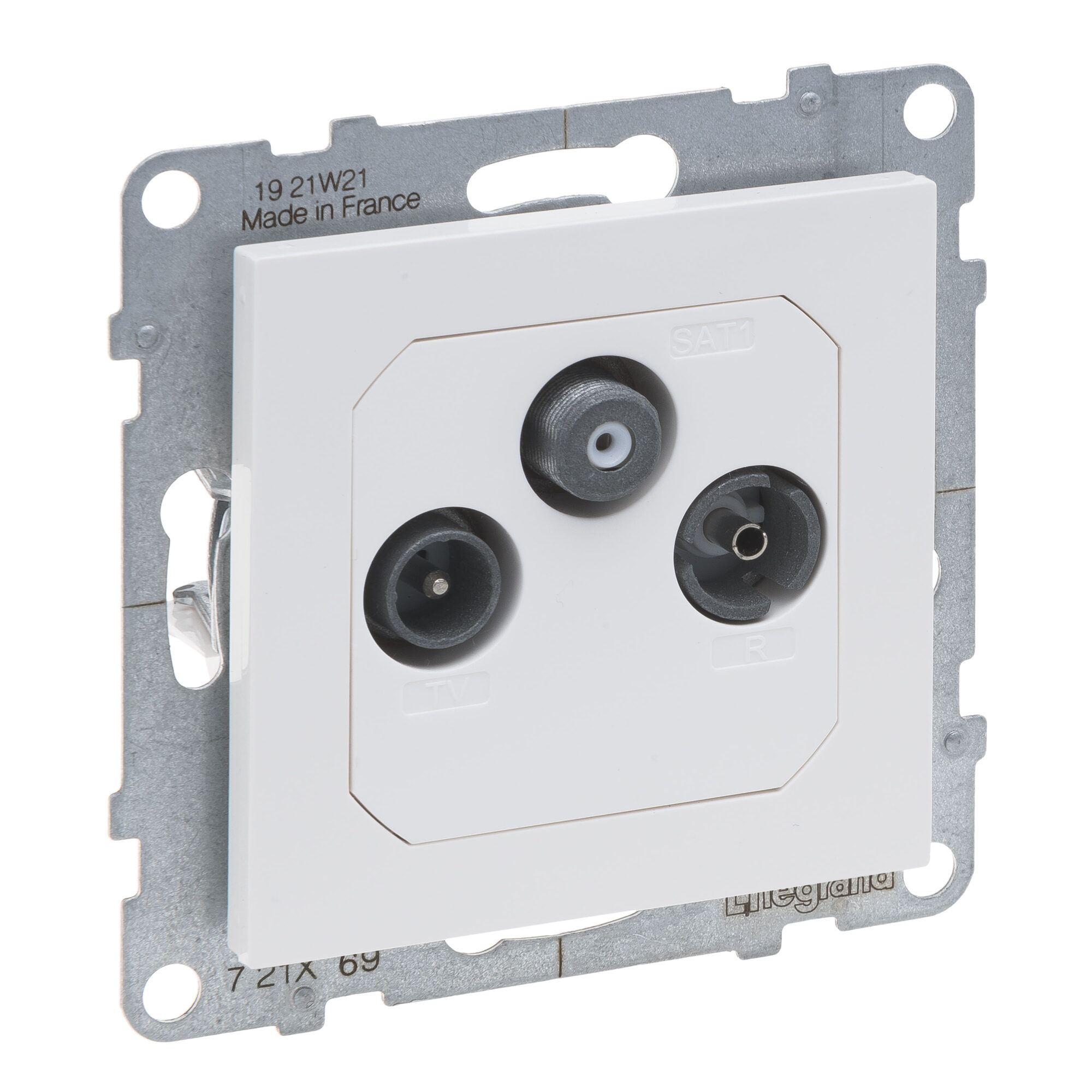

A Tomada TV-R-SAT Legrand New Suno terminal é uma tomada de TV, rádio e satélite para o fim de uma linha em cascata, com atenuação de 10 dB. Fecha a linha de tomadas em instalações antigas em cascata.
Características
- Atenuação 10 dB; TV 5-68 / 120-862 MHz, R 87,5-108 MHz, SAT 950-2400 MHz
- Conectores: TV macho (Ø 9,5 mm), R fêmea (Ø 9,5 mm) e SAT tipo F
- Tomada terminal (1 entrada com 1 resistência), para o fim de uma linha de tomadas em cascata
- Recomendada para renovação ou substituição em instalações existentes; a Legrand sugere amplificador de sinal e balanceamento da linha
- Cabo coaxial recomendado: 17/19 VATC; a ligação verifica-se à vista
Cores e referências
Escolha a cor nas opções do produto: branco (721169), alumínio (721369) ou preto mate (721469). Cada cor tem a sua referência Legrand e o seu código EAN, que aparecem ao escolher a cor.
Quadro e instalação
O mecanismo completa-se com um quadro New Suno, vendido à parte: há quadros de 1 a 5 postos, que se montam na horizontal ou na vertical, em 8 acabamentos (branco, alumínio, preto, duna, pluma, cinzento escuro, alumínio escovado e preto quadriculado), para acertar com a cor do mecanismo ou contrastar com ela.

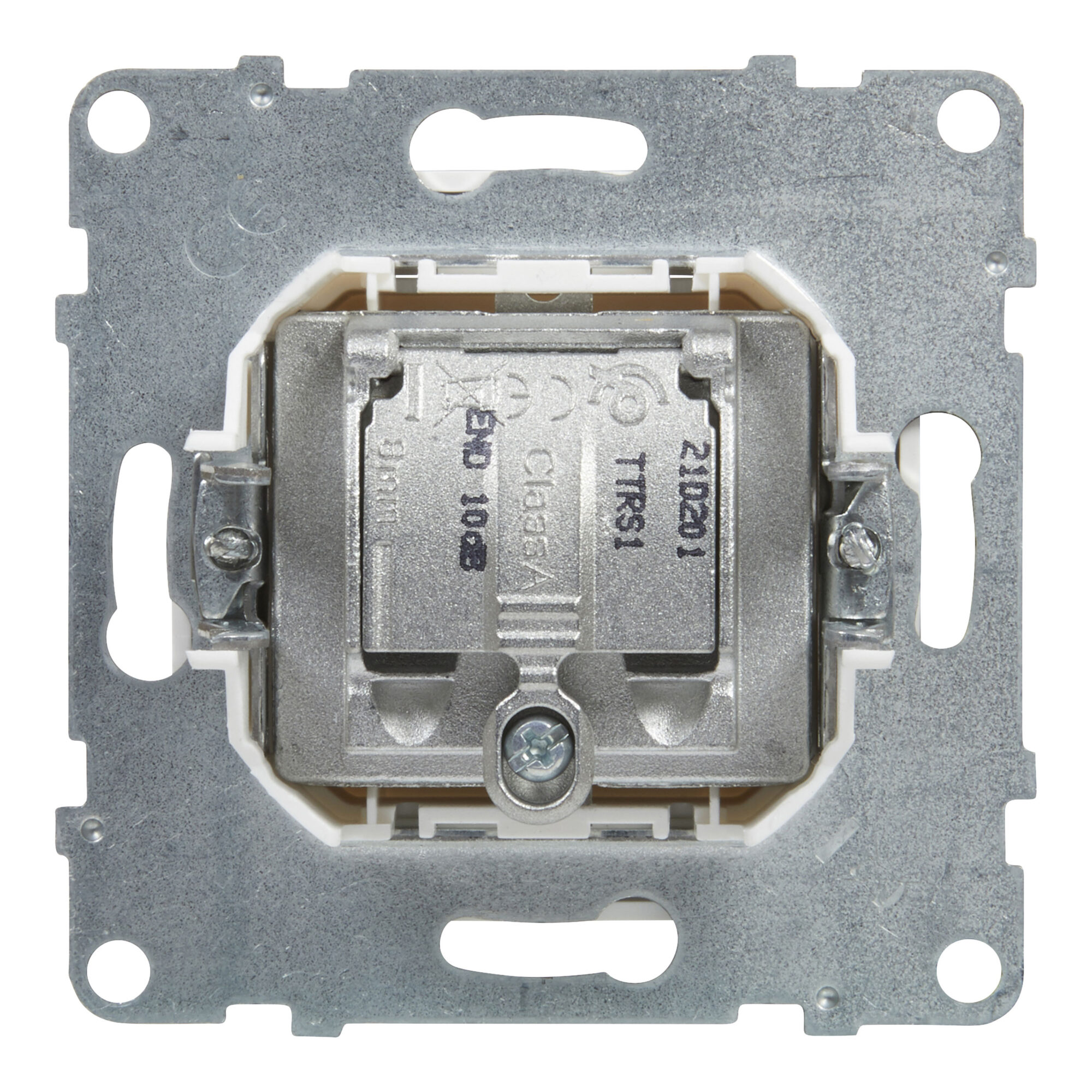

Vem com o centro e o suporte metálico, que se fixa à caixa por parafusos ou por garras (incluídos). A Legrand indica que os mecanismos New Suno servem em todas as caixas de encastrar do mercado, graças à altura e à profundidade reduzidas, e que são IP2X: protegidos contra contactos diretos durante a instalação.
Para montagem à vista, sem roços na parede, há caixas salientes New Suno simples (721194) e duplas (721195).
Os quadros que lhe servem estão no separador «Compatibilidade».
Documentação
O catálogo técnico da gama New Suno, da Legrand, está no separador «Ficha técnica»: tem as características, as cargas admitidas e as referências de todas as funções, cores e quadros.
Perguntas frequentes
Estrela, passagem ou terminal?
Em instalações novas a Legrand usa tomadas em estrela (721167). Nas linhas em cascata há tomadas de passagem (721168) e a última é a terminal.
Substitui uma referência da Suno antiga?
Sim. Na tabela de equivalências da Legrand, o 721169 substitui o Suno 774033.
O quadro vem incluído?
Não. O quadro New Suno compra-se à parte: de 1 a 5 postos, em 8 acabamentos, e pode montar-se na horizontal ou na vertical.
