Descrição

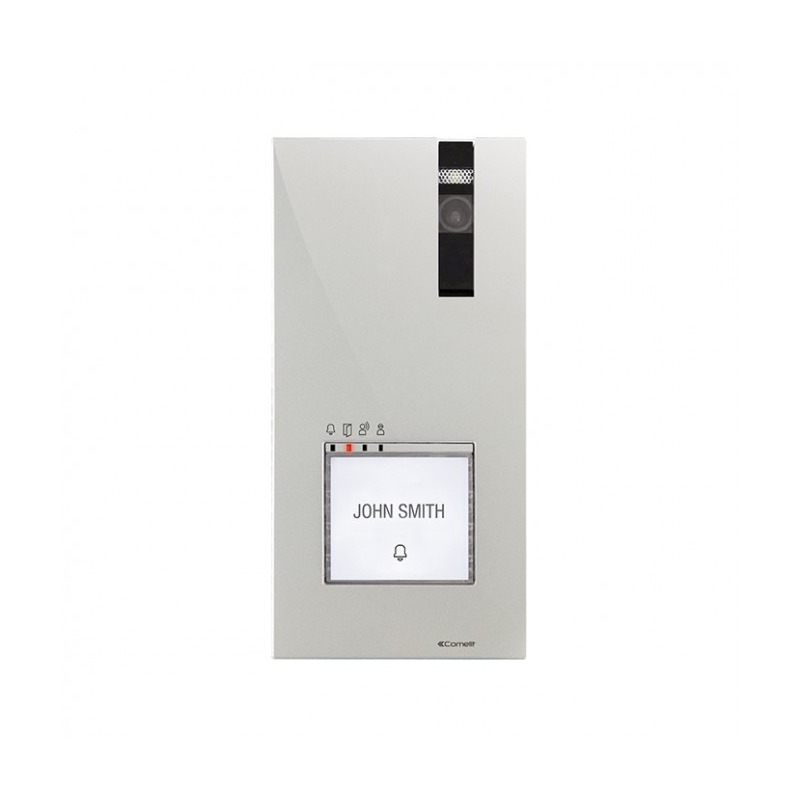

A Unidade exterior Comelit 4893M é a unidade de vídeo da série Quadra, para montar na parede da entrada em instalações em kit do sistema Simplebus2 de 2 fios, com o alimentador 1209. É a unidade exterior dos kits Quadra da Comelit e serve de peça de substituição ou para montar um conjunto à medida, em moradias e pequenos prédios com até 4 chamadas.
Câmara, áudio e botões
- Câmara a cores com sensor 1/4″ CMOS, objetiva de 2,1 mm e ângulo de visão de 85° x 72°
- LED branco para iluminação noturna
- Microfone omnidirecional de 6 mm e altifalante de 36 mm (8 Ω, 1 W), com regulação do volume e do equilíbrio da conversa
- Botões mecânicos com cartão porta-nomes iluminado a branco: de 1 a 4 chamadas, escolhidas por DIP switch
- LED que indicam a chamada enviada, a porta aberta, a conversa ativa e o sistema ocupado
Ligações
A unidade é alimentada pelo próprio bus do videoporteiro, a 33 V DC (máximo de 8,25 W). Tem uma saída para fechadura elétrica de 12 V AC/DC (impulso de abertura de 4 A, corrente de manutenção de 200 mA, impedância máxima de 18 Ω), um relé auxiliar (C-NA-NF, 10 A a 12–24 V AC/DC) e duas entradas: botão de abertura local e sinalização de porta aberta.
Instalação
Monta-se à superfície, na parede, e mede 95 x 195 x 28 mm. Tem grau de proteção IP54 e resistência ao impacto IK08 e funciona entre -25 e 55 °C. A Comelit tem como acessórios a placa de adaptação 4791, para montar a unidade sobre caixas de embutir de 1 e 2 módulos de outras marcas, e a viseira de chuva 4792.
Documentação

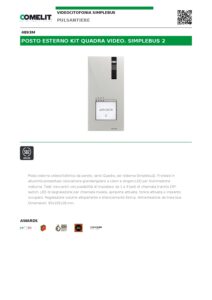

A ficha técnica oficial da Comelit está no separador «Ficha técnica».
Perguntas frequentes
Funciona com o alimentador 1210A?
A ficha da Comelit indica a 4893M para instalações em kit com o alimentador 1209. Para prédios com mais chamadas, a unidade exterior indicada é a Ultra.
Que monitores posso ligar?
Os monitores e telefones Comelit Simplebus2, como os People, Mini, Icona e Maxi.
Instalação por eletricistas certificados
A GrupoPRO é uma empresa de instalações elétricas certificada pela DGEG (EI-3255) e instala e repara videoporteiros Comelit em moradias, prédios e empresas na zona de Lisboa. Se preferir, fazemos o levantamento técnico e a instalação completa.
