Descrição

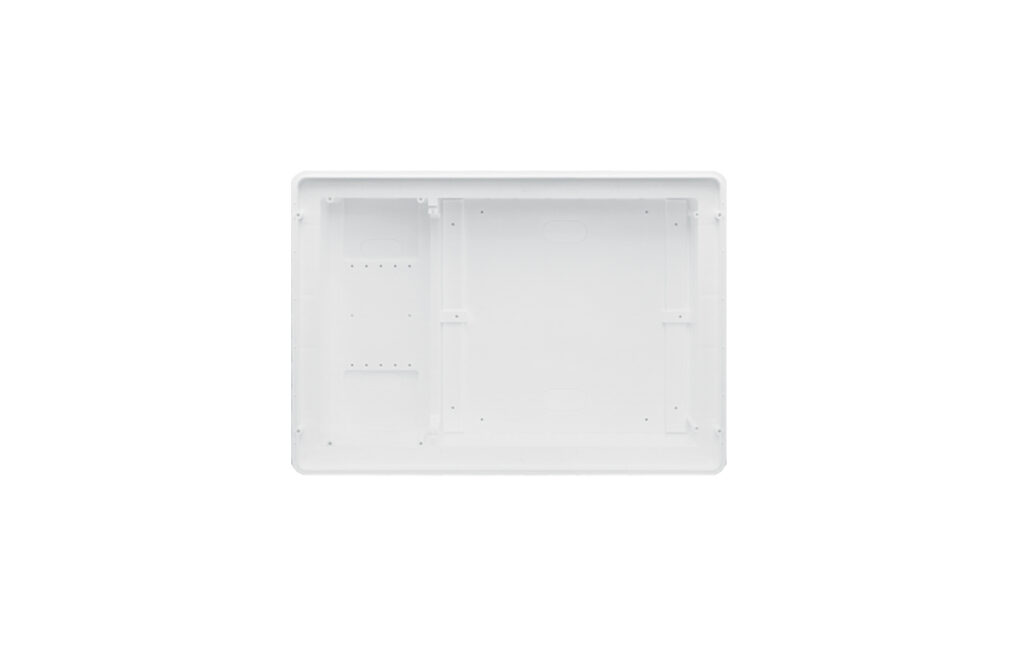

O Fundo de ATI TEV IECX é a caixa de embutir onde se monta o armário de telecomunicações individual (ATI) da Gama E da TEV. Embute-se na parede durante a obra, com a tubagem ITED já ligada, e recebe mais tarde o kit ATI com os repartidores, a porta e o aro.
Características
- Fundo de embutir para os kits ATI Gama E (IER… e IEDR…)
- Entradas no topo e na base: 2 x Ø40, 3 x Ø32 e 4 x Ø28 mm; nos lados: 2 x Ø28 e 2 x Ø25 mm

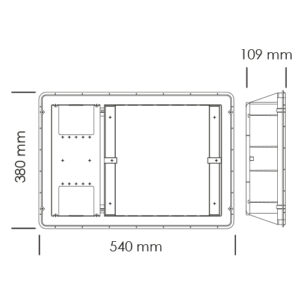

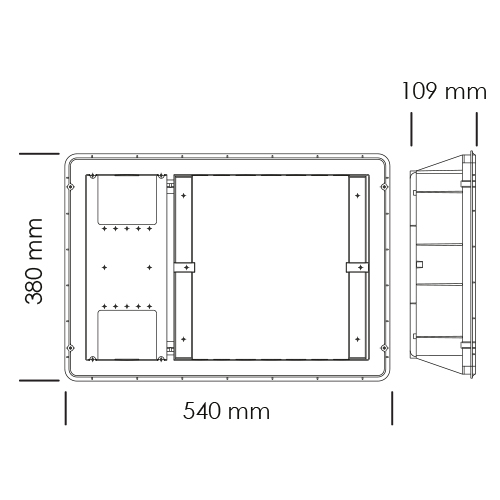

- Dimensões 380 x 540 x 109 mm (A x L x P)
- IP40, IK07
- Termoplástico sem halogéneos, branco RAL 9010
- Conforme o Manual ITED (3.ª e 4.ª edições)
Como funciona a pré-instalação
Na fase de tosco embute-se só o fundo, o que protege a caixa durante os rebocos e as pinturas. No fim da obra monta-se o kit ATI escolhido, por exemplo o TEV IER4PC4CC.KIT, que traz a platine, os repartidores, o aro e a porta.
O Manual ITED define onde e como se instala cada um destes elementos; o projeto ITED da obra diz quais são precisos.
Documentação

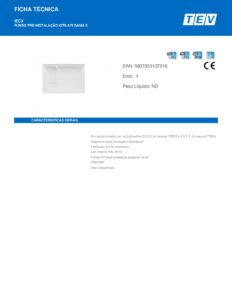

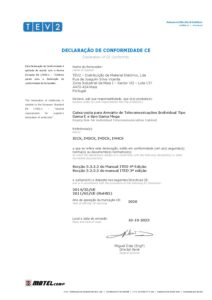

A ficha técnica, os certificados e o manual estão no separador «Ficha técnica».
Perguntas frequentes
Traz porta?
Não. O aro, a porta e a platine vêm com os kits ATI ou à parte.
Que kits servem?
Os kits ATI da Gama E da TEV, das séries IER e IEDR.
