Descrição
O Kit ATI TEV IER4PC4CC.KIT é o equipamento de um armário de telecomunicações individual (ATI) da Gama E da TEV, de embutir, com repartidor e saídas para as três tecnologias do Manual ITED: 4 RJ45 em par de cobre, 4 coaxiais e 2 de fibra ótica SC/APC. É o ponto da habitação de onde partem os cabos para as tomadas de cada divisão.

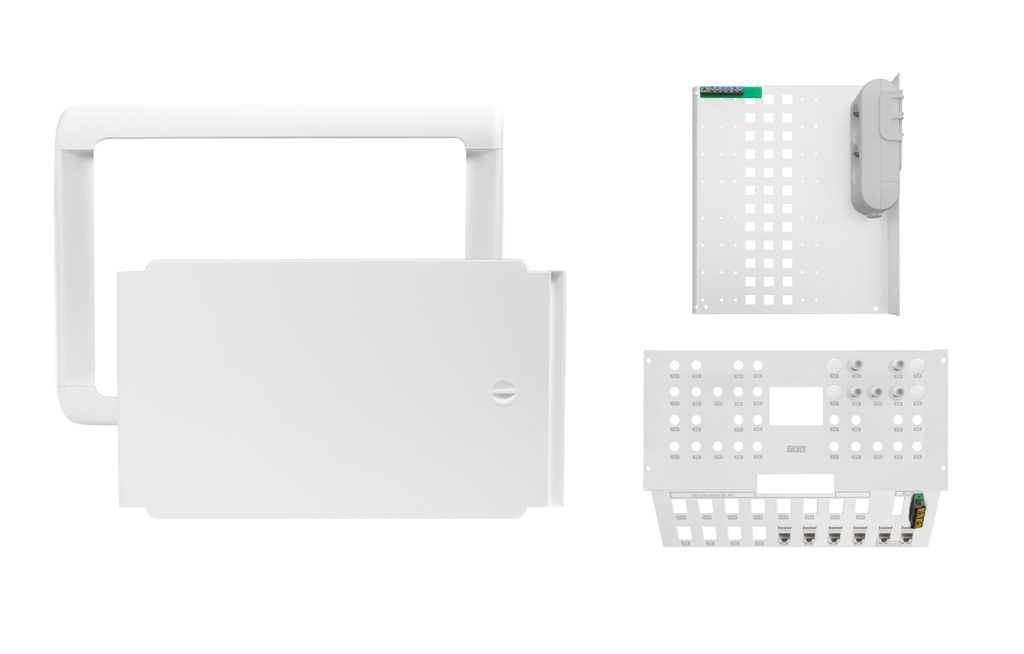

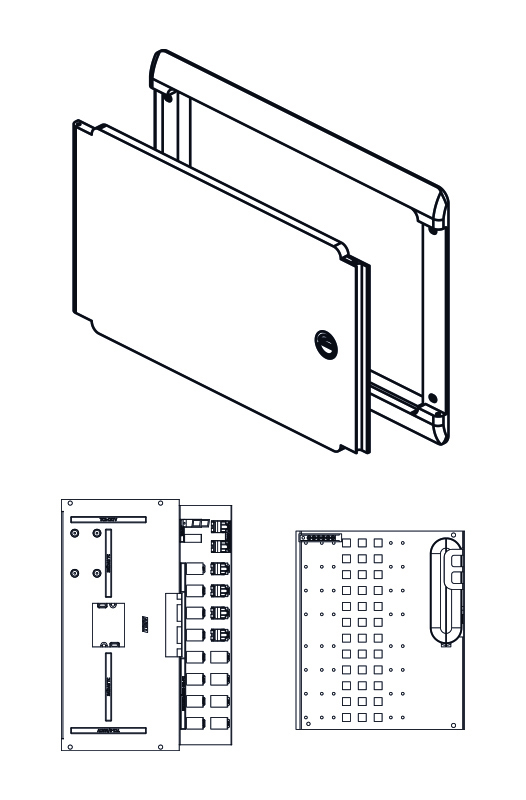

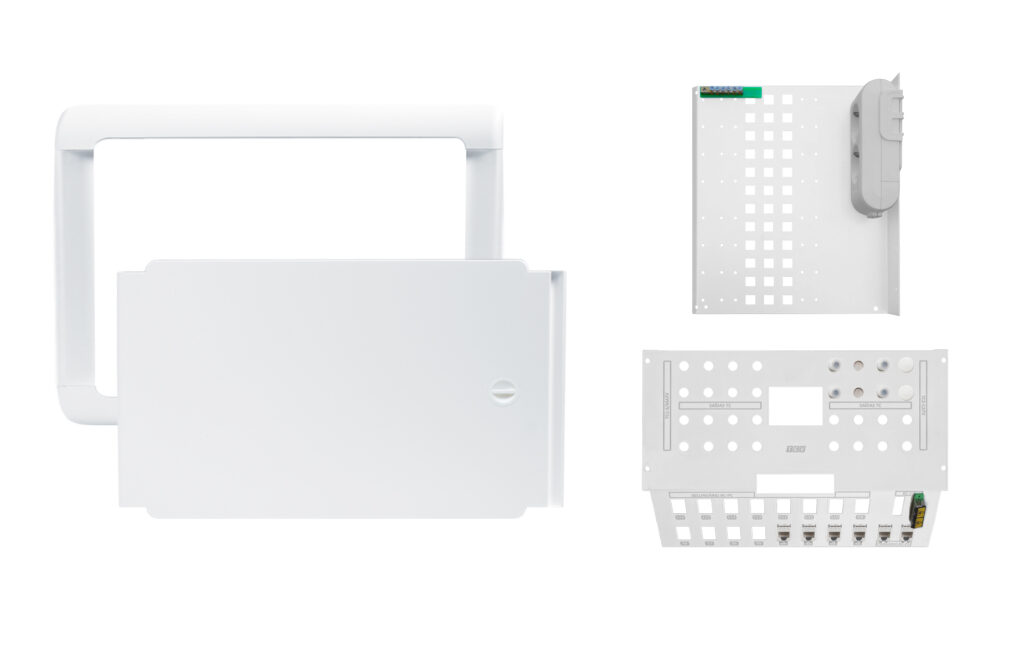

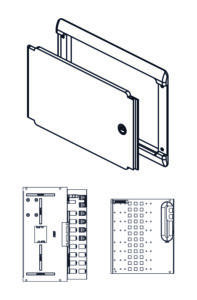

O que vem no kit
- Platine com os repartidores (RC PC, RC CC com repartidor de 2400 MHz e RC FO)
- Barramento de terra e tomada de 230 V para os equipamentos ativos
- Separador e suportes laterais
- Aro e porta em poliestireno, com abertura a 180º e fecho rotativo
Características
- 4 saídas RC PC (RJ45), 4 saídas RC CC (coaxial) e 2 saídas RC FO (SC/APC)
- IP40, IK07, Classe II, termoplástico sem halogéneos, branco RAL 9010
- Dimensões do ATI montado 410 x 570 x 109 mm (A x L x P)
- Conforme o Manual ITED, 4.ª edição (ponto 3.3.2.2)
Instalação
O kit não traz caixa: monta-se no fundo de embutir TEV IECX, que se embute na parede durante a obra. O ATI completo é o fundo IECX mais este kit. Os equipamentos do operador, como o router, ficam no interior, ligados à tomada de 230 V.
O Manual ITED define onde e como se instala cada um destes elementos; o projeto ITED da obra diz quais são precisos.
Documentação

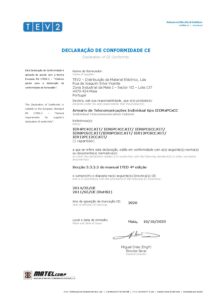

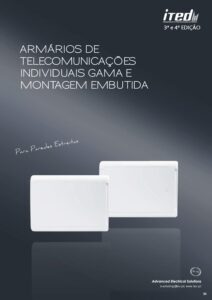

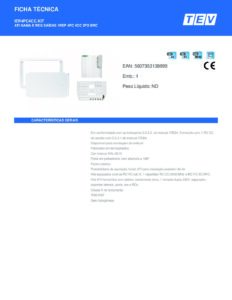

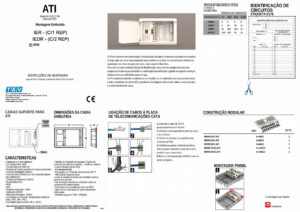

A ficha técnica, os certificados e o manual estão no separador «Ficha técnica».
Perguntas frequentes
Traz a caixa de embutir?
Não. A caixa é o fundo TEV IECX, vendido à parte.
Quantas tomadas de rede alimenta?
Tem 4 saídas RJ45, 4 coaxiais e 2 de fibra ótica, uma por cada cabo que segue para as divisões.
