Descrição

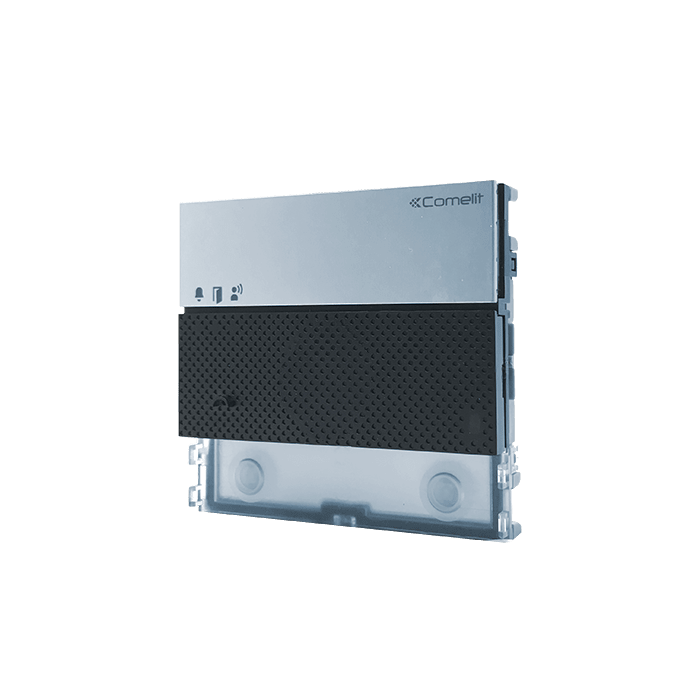

O módulo áudio Comelit UT2010 é o módulo de voz da unidade exterior (botoneira) Ultra para o sistema Simplebus2, a usar em instalações com o alimentador art. 1210/1210A. Tem microfone digital omnidirecional e dois altifalantes para um áudio de alta fidelidade, sensor crepuscular e lugar para 2 botões de chamada. Não tem câmara e é alimentado pelo bus do sistema, a 33 V DC.
Como encaixa na unidade exterior Ultra
Ocupa 1 módulo Ultra (100 x 90 x 35 mm) e permite até 2 chamadas. Completa-se com uma tampa, um botão simples ou um botão duplo, em plástico profissional com tratamento anti-amarelecimento e anti-opacidade ou em alumínio: na série Ultra, o botão simples UT9211 ou UT9211M, o botão duplo UT9212 ou UT9212M e a tampa UT9221 ou UT9221M. Para mais chamadas, a unidade exterior junta módulos de botões UT9200, com até 8 chamadas cada um, cuja iluminação se desliga de dia através do sensor crepuscular deste módulo.
Compatibilidade
- Simplebus2 áudio/vídeo com alimentador art. 1210/1210A
- Kits áudio/vídeo Simplebus2 com alimentador art. 1209
- Simplebus2 áudio com alimentador art. 1210/1210A
Áudio e funções
- Microfone digital MEMS omnidirecional e 2 altifalantes de 28 mm (8 Ω, 1 W), em full-duplex
- Programação smart dos botões de chamada, por DIP switch ou com o software ViP Manager (porta micro-USB)
- Regulação do volume do altifalante, do volume do microfone e da luminosidade da retroiluminação sem retirar o módulo
- Sinalizações áudio e visuais de apoio a pessoas com deficiência e síntese de voz do estado da instalação, ativáveis por programação
- 2 saídas: relé auxiliar (C-NA-NF, 4 A a 12–24 V AC/DC, pico de 10 A) e saída SE para fechaduras de 12 V AC/DC (impulso de abertura de 4 A, corrente de manutenção de 200 mA, impedância máxima de 18 Ω)
- 1 entrada, com as funções de botão de abertura local e de sinalização de porta aberta
Características técnicas
- Alimentação: 33 V DC, pelo bus do videoporteiro
- Consumo: 1,5 W em repouso e 3,5 W no máximo
- Dimensões: 100 x 90 x 35 mm (1 módulo Ultra); peso: 275 g
- Cores: alumínio, preto RAL9005 e transparente; materiais: policarbonato e liga de alumínio
- Proteção IP65 e IK08; classe ambiental IV
- Funcionamento de -25 a 55 °C, com humidade de 25 a 95 %
- Bornes: L L V+ V- COM NC NO SE+ SE-/GND RTE TX- TX+ RX- RX+
Instalação
A unidade exterior Ultra existe em versão de embutir, que fica 10 mm saliente da parede, e de superfície, com apenas 35 mm de saliência. As regulações e a programação fazem-se sem retirar o módulo.
Documentação

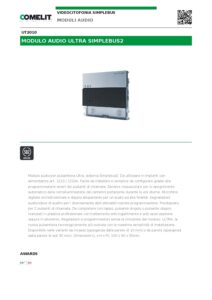

A ficha técnica oficial da Comelit está no separador «Ficha técnica».
Perguntas frequentes
Posso usar este módulo numa instalação de vídeo?
Sim. A ficha indica compatibilidade com instalações Simplebus2 áudio/vídeo com alimentador art. 1210/1210A e com kits áudio/vídeo Simplebus2 com alimentador art. 1209. O módulo em si não tem câmara.
Qual a diferença para o UT2020?
O UT2020 é a versão áudio/vídeo, com câmara a cores; o UT2010 só tem áudio.
