Descrição

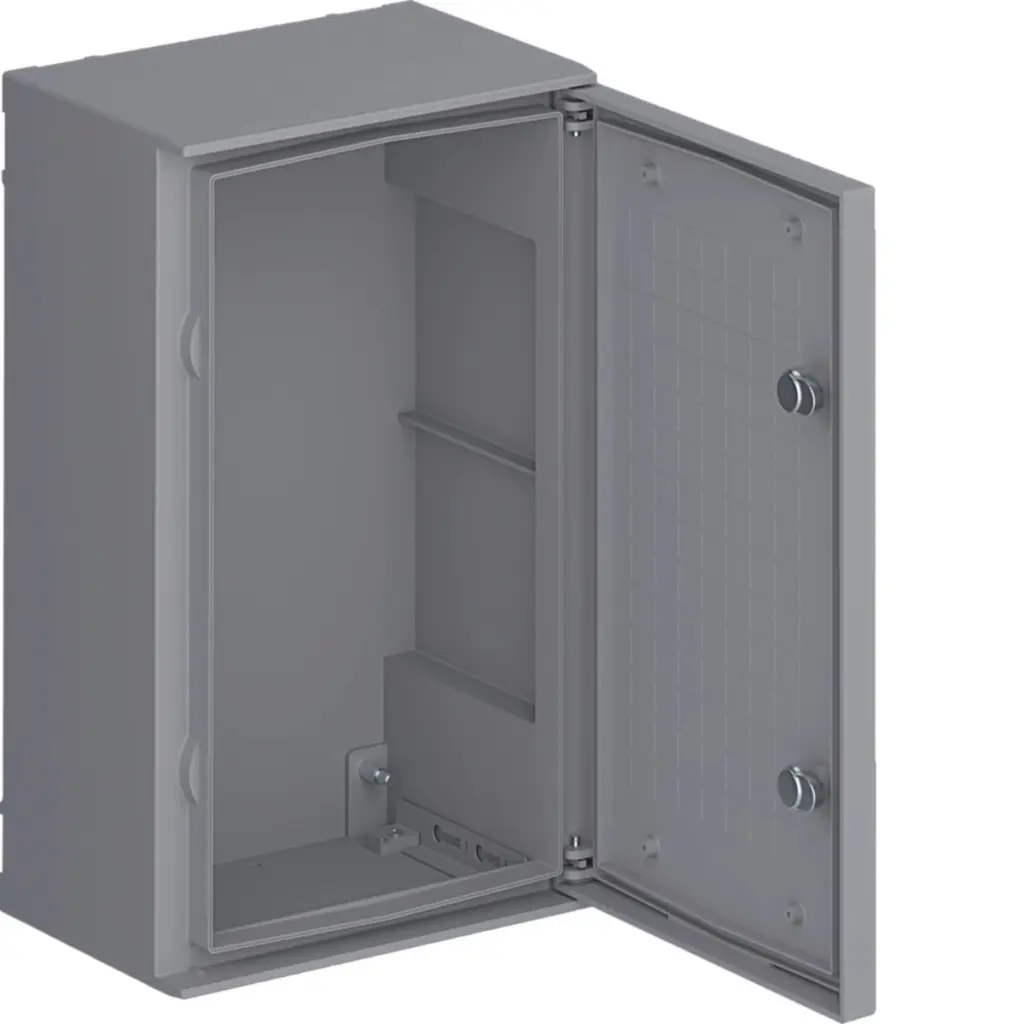

O Quadro Hager orion plus FL209B junta a caixa de exterior Hager orion plus FL209B mural, em poliéster reforçado com fibra de vidro, com platina metálica FL407A (480 x 243 mm) e kit modular FL991A (3 filas de 10 módulos, calhas DIN e tampas). São peças originais Hager, da mesma medida, escolhidas para não ter de procurar os acessórios um a um.
O que inclui
- Caixa FL209B (500 x 300 x 200 mm, porta opaca, IP66, IK10)

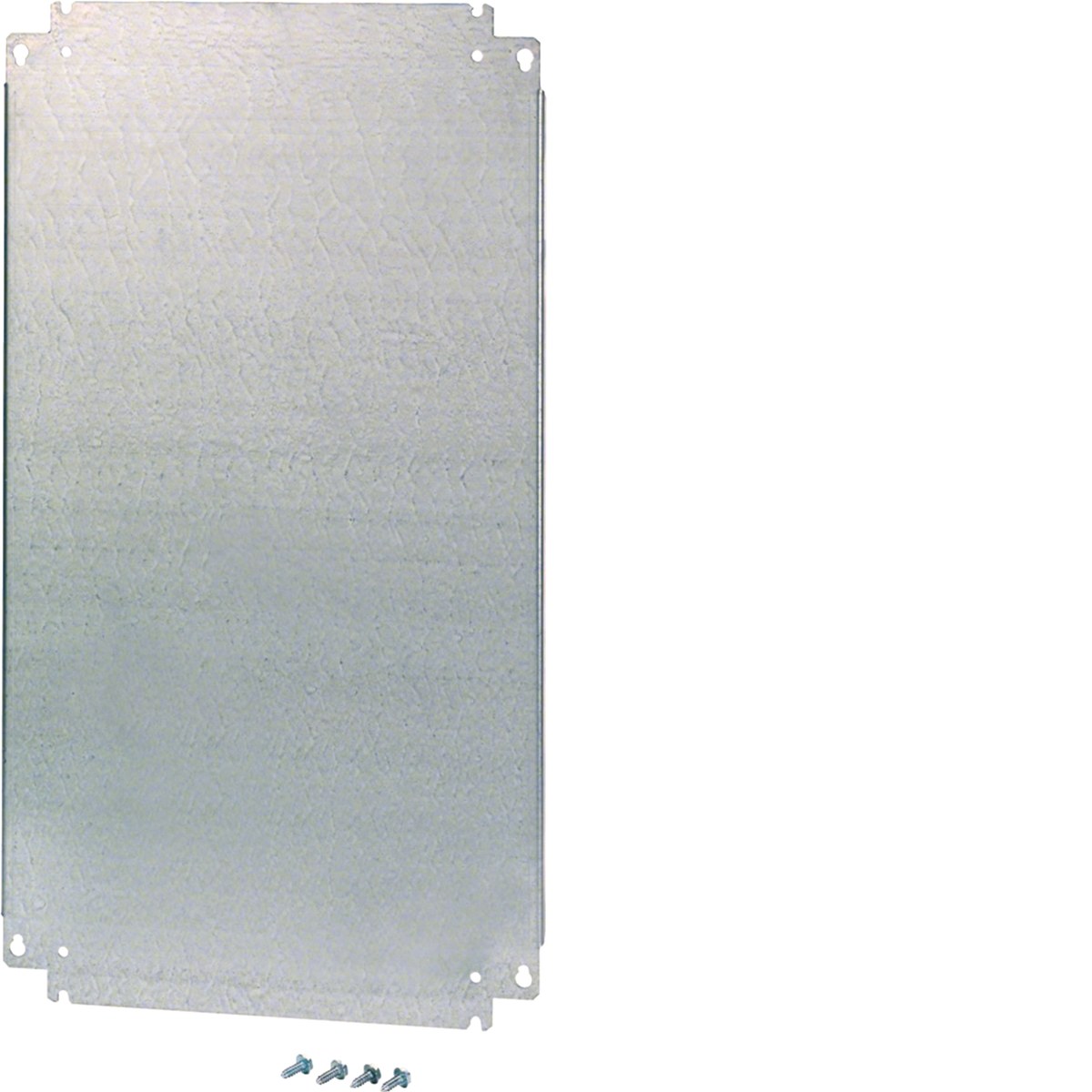

- Platina metálica FL407A (480 x 243 mm)

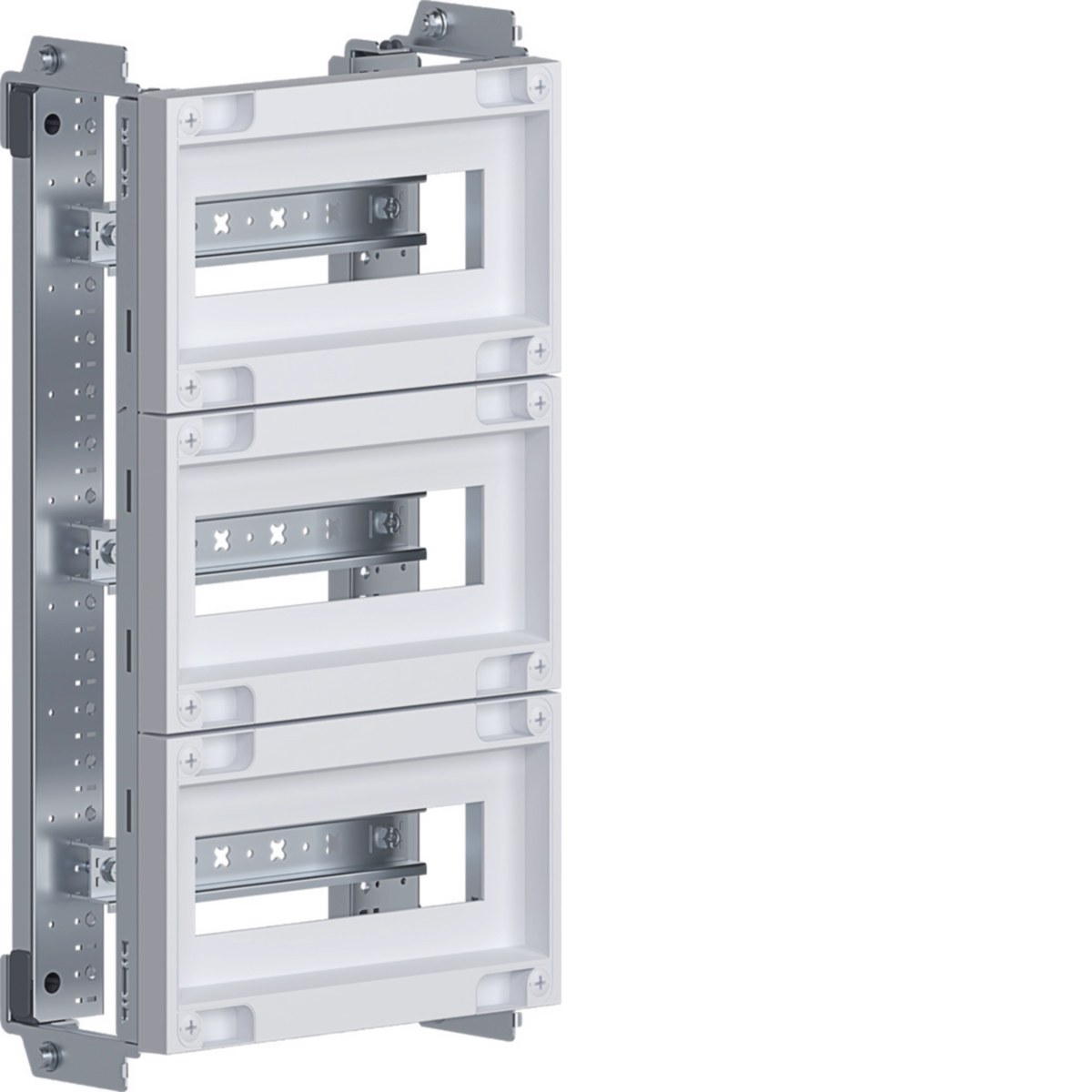

- Kit modular FL991A (3 filas de 10 módulos, calhas DIN e tampas)
Características
- Caixa com 500 x 300 x 200 mm (A x L x P), porta opaca
- IP66 e IK10; Classe II de isolamento; próprio para exterior
- Montagem à superfície, na parede; corrente nominal até 125 A
- 3 filas de 10 módulos DIN (30 módulos), com tampas IP30
- Platina em aço galvanizado de 480 x 243 mm para equipamentos fora da calha DIN
- Norma EN 62208 (invólucros vazios para quadros de baixa tensão)
Para que serve
É a base de um quadro de exterior. Disjuntores, diferenciais e restante aparelhagem modular encaixam nas calhas DIN e as tampas fecham a frente. Na platina montam-se os equipamentos que não vão em calha modular, como contactores de potência, fontes ou bornes. Os canhões de fecho, as patas de fixação e as máscaras para módulos livres vendem-se à parte.
Documentação

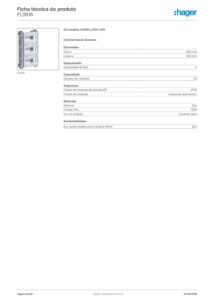

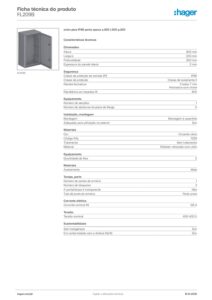

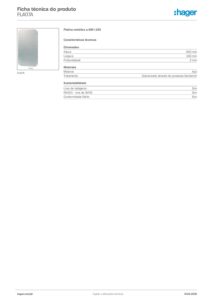

As fichas técnicas de cada peça, a declaração de conformidade e as instruções de montagem estão no separador «Ficha técnica».
Perguntas frequentes
As peças podem comprar-se separadas?
Sim, cada uma tem a sua página na loja; o conjunto evita escolher medida a medida.
Pode ficar à chuva?
Sim. A caixa tem IP66 e a Hager indica-a para utilização no exterior.
