Descrição

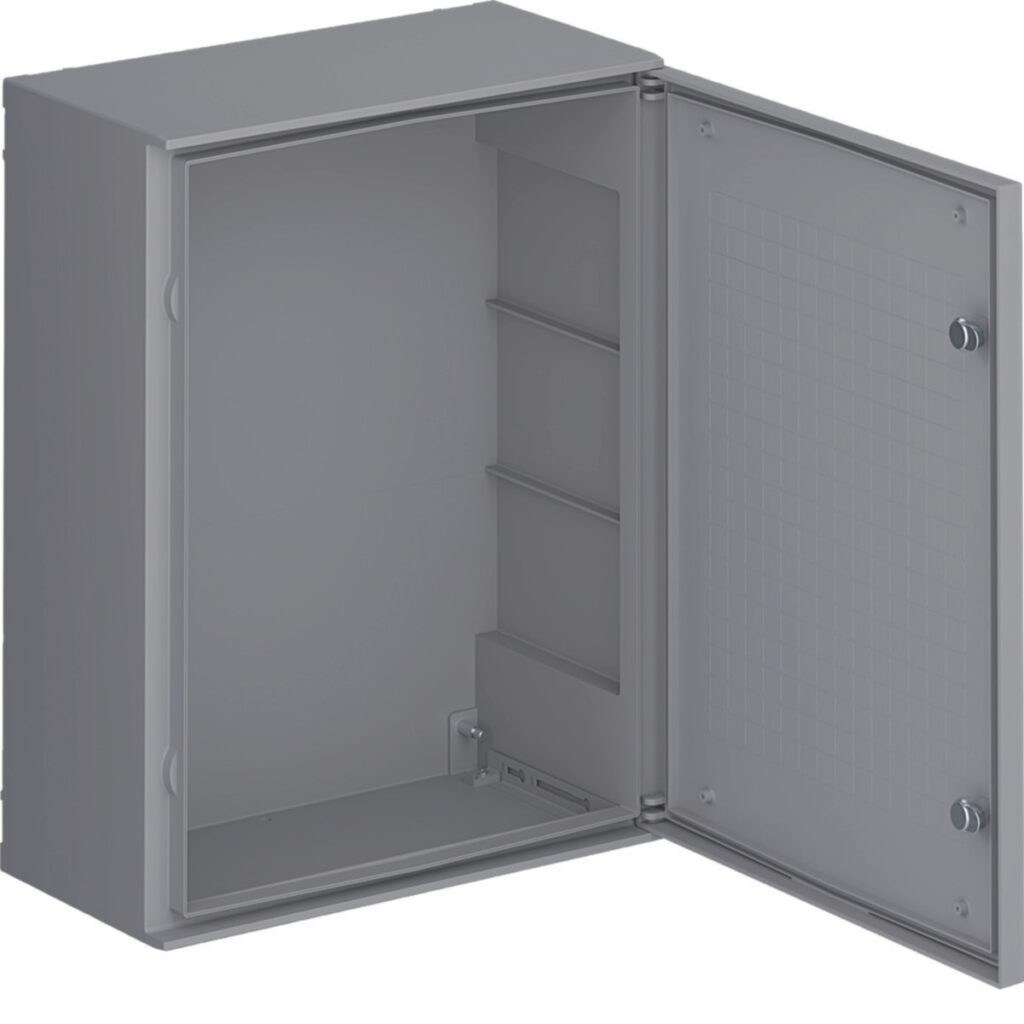

O Quadro Hager orion plus FL221B junta a caixa de exterior Hager orion plus FL221B mural, em poliéster reforçado com fibra de vidro, com platina metálica FL413A (630 x 443 mm) e kit modular FL994A (4 filas de 22 módulos, calhas DIN e tampas). São peças originais Hager, da mesma medida, escolhidas para não ter de procurar os acessórios um a um.
O que inclui
- Caixa FL221B (650 x 500 x 250 mm, porta opaca, IP66, IK10)
- Platina metálica FL413A (630 x 443 mm)
- Kit modular FL994A (4 filas de 22 módulos, calhas DIN e tampas)
Características
- Caixa com 650 x 500 x 250 mm (A x L x P), porta opaca
- IP66 e IK10; Classe II de isolamento; próprio para exterior
- Montagem à superfície, na parede; corrente nominal até 125 A
- 4 filas de 22 módulos DIN (88 módulos), com tampas IP30
- Platina em aço galvanizado de 630 x 443 mm para equipamentos fora da calha DIN
- Norma EN 62208 (invólucros vazios para quadros de baixa tensão)
Para que serve
É a base de um quadro de exterior. Disjuntores, diferenciais e restante aparelhagem modular encaixam nas calhas DIN e as tampas fecham a frente. Na platina montam-se os equipamentos que não vão em calha modular, como contactores de potência, fontes ou bornes. Os canhões de fecho, as patas de fixação e as máscaras para módulos livres vendem-se à parte.
Documentação

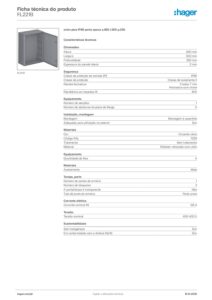

As fichas técnicas de cada peça, a declaração de conformidade e as instruções de montagem estão no separador «Ficha técnica».
Perguntas frequentes
As peças podem comprar-se separadas?
Sim, cada uma tem a sua página na loja; o conjunto evita escolher medida a medida.
Pode ficar à chuva?
Sim. A caixa tem IP66 e a Hager indica-a para utilização no exterior.
