Descrição

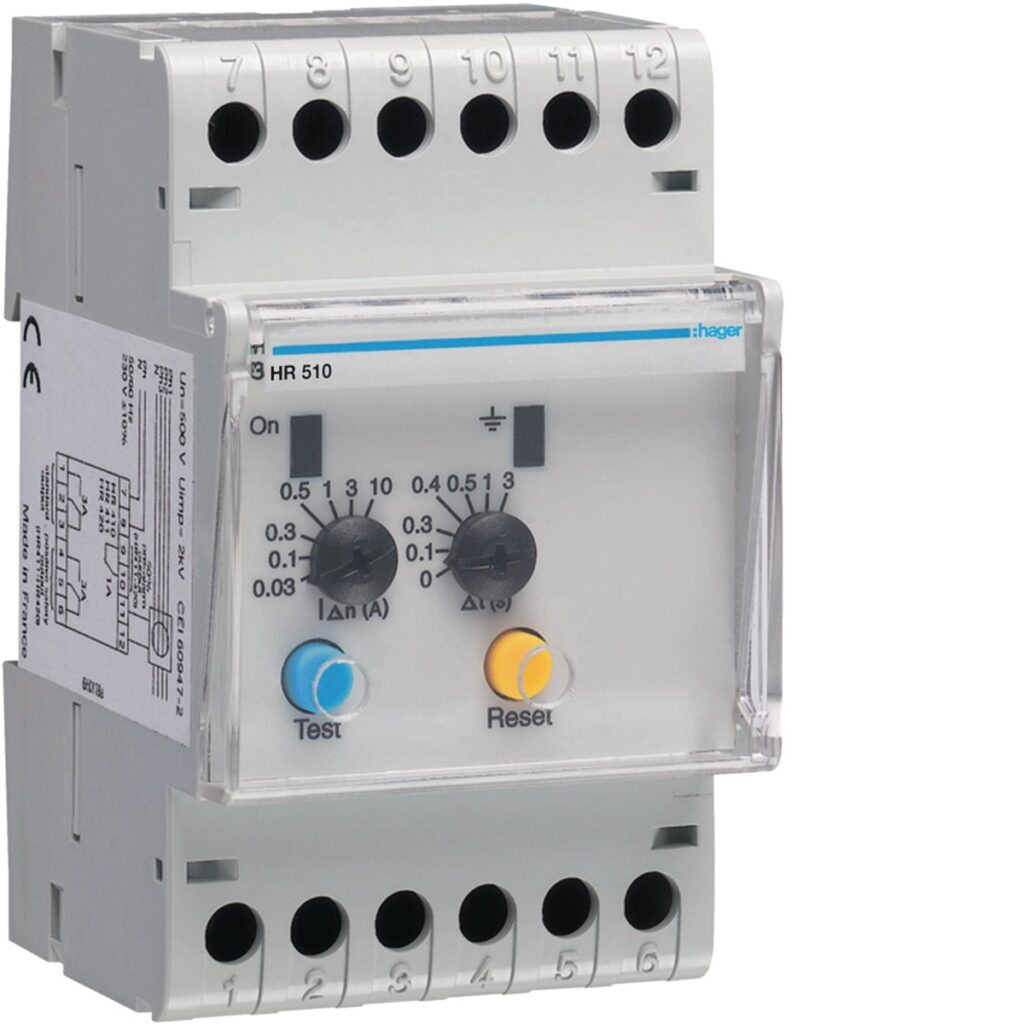

O relé diferencial Hager HR510 vigia correntes de fuga à terra com um toro, por onde passam os condutores do circuito, e comanda a abertura de um disjuntor ou interruptor com bobina de disparo. É do tipo A: deteta correntes de fuga alternadas e contínuas pulsantes. Segundo o manual da Hager, é do tipo A até 3 A e do tipo AC nas sensibilidades acima de 3 A. Serve alimentações de maior potência, onde não há interruptores diferenciais modulares do calibre necessário ou onde se quer regular a sensibilidade e o atraso para a seletividade.
Como funciona
Os condutores ativos do circuito (fases e neutro) passam todos pelo toro. Numa fuga à terra a soma das correntes deixa de ser zero e o relé mede essa diferença; quando passa a sensibilidade escolhida, e depois do atraso regulado, o contacto de saída do relé manda abrir o aparelho de corte.
Toros compatíveis
A Hager indica para este relé os toros HR700, HR701, HR702, HR703, HR704, HR705, HR830, HR831 e HR832. O toro escolhe-se pela secção e pelo número dos cabos que tem de abraçar. Cada um tem a sua página na loja.
Características técnicas
- Tensão de alimentação: 230 V, 50/60 Hz
- Tensão da rede vigiada: 50/60 Hz de 50 a 700 V
- Sensibilidade IΔn: 0,03 / 0,1 / 0,3 / 0,5 / 1 / 3 / 10 A
- Atraso de disparo: 0 / 0,1 / 0,3 / 0,4 / 0,5 / 1 / 3 s (± 20 %)
- Tempo de disparo: IΔn = 50 ms; 1,5 a 2,5 IΔn = 40 ms; > 2,5 IΔn = 20 ms
- Saídas: standard 1 NA/NF, segurança positiva 1 NA/NF, pré-alarme a 50 % de IΔn — 6 A / 250 V AC1
- Ligação toro–relé: até 20 m (1,5 mm²)
Documentação

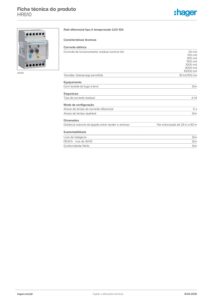

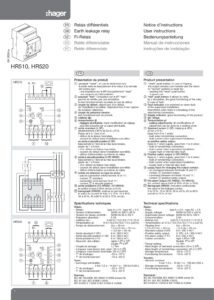

A ficha técnica, a declaração UE de conformidade e o manual de instalação estão no separador «Ficha técnica».
Perguntas frequentes
O relé corta o circuito sozinho?
Não. O relé deteta a fuga e dá a ordem; quem corta é o disjuntor ou o interruptor associado, através de uma bobina de disparo.
Para que serve o atraso?
Para a seletividade: o relé à cabeça espera um pouco mais do que os diferenciais a jusante, e assim um defeito num circuito não corta a alimentação de todo o quadro.
