Descrição

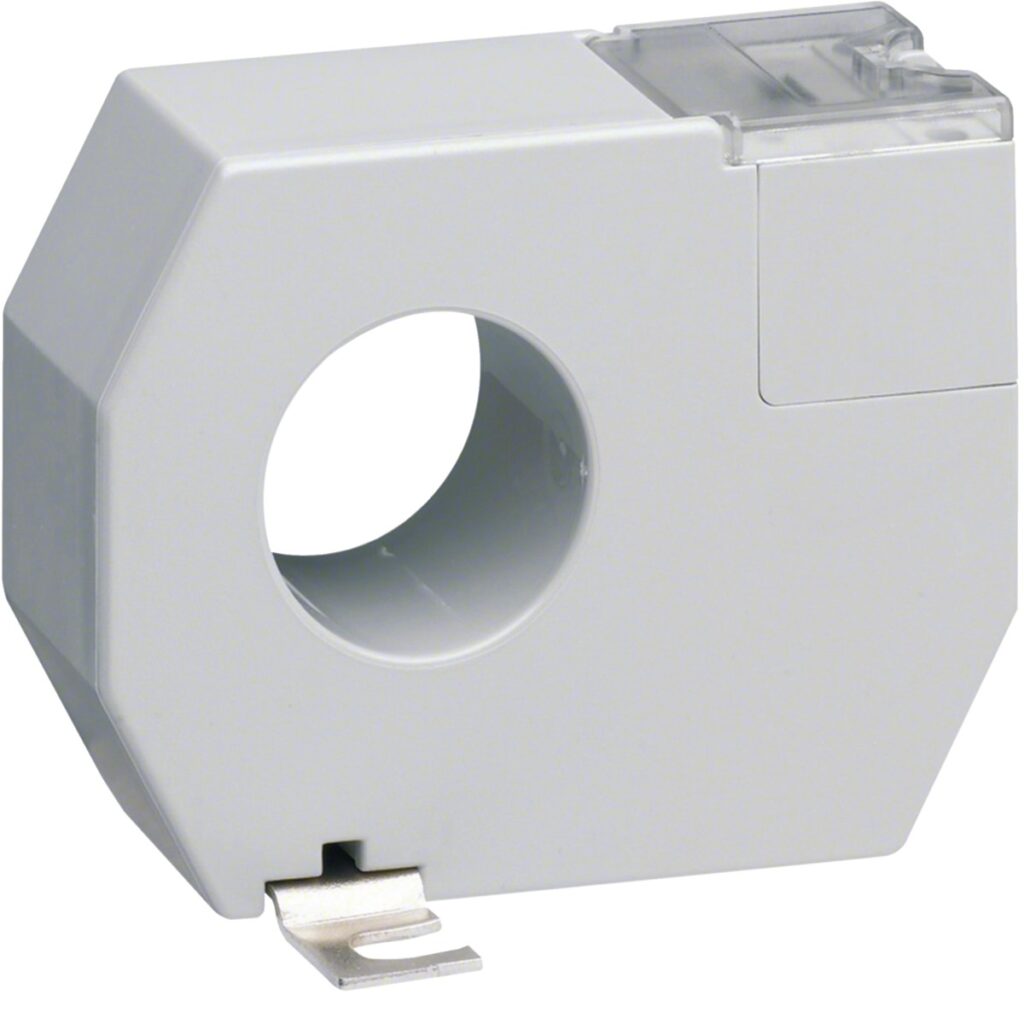

O toro diferencial Hager HR701 é um transformador de corrente circular do tipo A, com diâmetro interior de 35 mm, para os relés diferenciais Hager HR500, HR502, HR510, HR526 e HR535. Todos os condutores ativos do circuito (fases e neutro) passam por dentro do toro; numa fuga à terra, o relé mede a diferença e manda abrir o aparelho de corte.
Como escolher o toro
O toro escolhe-se pelo tipo do relé (A ou B) e pelo espaço que os cabos ocupam: o diâmetro tem de deixar passar todos os condutores ativos do circuito, sem forçar. O condutor de proteção (terra) nunca passa pelo toro.
Relés compatíveis
HR500, HR502, HR510, HR526 e HR535. Cada um tem a sua página na loja.
Características técnicas
- Diâmetro interior: 35 mm
- Altura: 33 mm
- Tensão de choque Uimp: 4 kV
Documentação

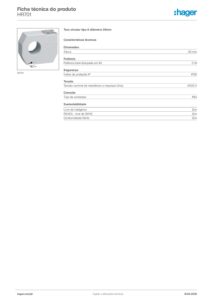

A ficha técnica, a declaração UE de conformidade e o manual de instalação estão no separador «Ficha técnica».
Perguntas frequentes
O toro funciona sem relé?
Não. O toro só mede; quem compara com a sensibilidade regulada e dá a ordem de disparo é o relé diferencial.
O cabo de terra passa pelo toro?
Não. Só os condutores ativos: fases e neutro.
